Бобышка под манометр типа БП
маркировка: БП
Назначение
Бобышки предназначены для установки термопреобразователей, термометров,
а также манометров, отборных устройств и запорных вентилей импульсных
линий, используемых в системах автоматизации технологических процессов в промышленности.
Бобышки изготавливаются из стали Ст20, 09Г2С, 12Х18Н10Т.
Условные изображения и габаритные и присоединительные размеры бобышек

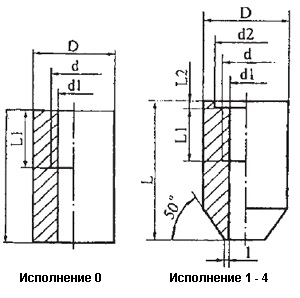

Бобышка типа БП1 на Ру<=20Мпа (200кгс/см2)

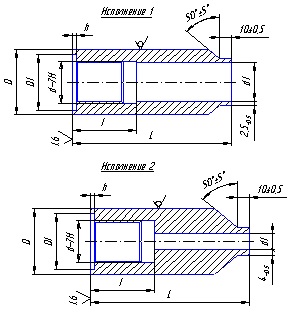

Бобышка типа БП2 на Ру<=20Мпа (200кгс/см2)
Бобышка типа БП3 на Ру<= 20Мпа (200кгс/см2)

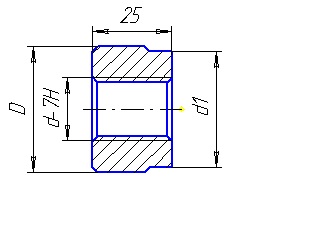

Бобышка типа БП4 на Ру<=20Мпа (200кгс/см2)

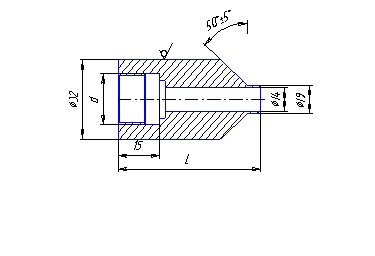

Бобышка типа БП5 на Ру<=20Мпа (200кгс/см2)
Бобышка типа БК на Ру<=20Мпа (200кгс/см2)
