Труба подъемная ТП
маркировка: ТП
Трубы подъемные предназначены для наполнения или опорожнения резервуаров. Трубы являются комплектующим изделием вертикальных цилиндрических резервуаров для хранения мазутов с большим содержанием механических примесей, воды и масел.
В зависимости от условного прохода труба подъемная изготавливается пяти типоразмеров
По устойчивости к воздействию климатических факторов внешней среды трубы подъемные изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
ТП–250 У1 ТУ 3689-088-10524112-2006, где:
· 250 – условный проход;
· У1 – климатическое исполнение.
|
Наименование параметров |
ТП-150 |
ТП-250 |
ТП-350 |
ТП-400 |
ТП-500 | |
|
Условный проход DN |
150 |
250 |
350 |
400 |
500 | |
|
Присоединительные размеры, мм |
D |
260 |
370 |
485 |
580 |
710 |
|
D1 |
225 |
335 |
445 |
525 |
650 | |
|
d |
18 |
18 |
22 |
30 |
33 | |
|
n |
8 |
12 |
12 |
16 |
20 | |
|
Длина трубы заборной, , м, не более |
L1 |
4,5 | ||||
|
L |
6 |
9 | ||||
|
Масса, кг, не более |
280 |
418 |
550 |
700 |
860 | |

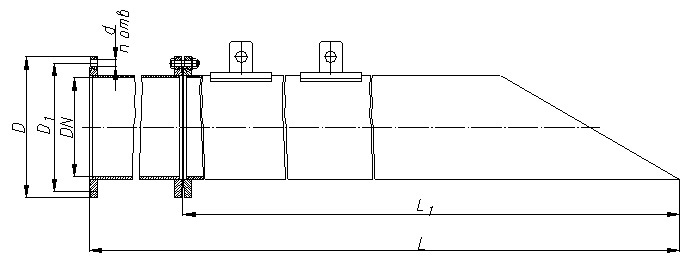

Общий вид трубы подъемной ТП
