Изолятор проходной фторопластовый модернизированный ИПФМ ОКП 36 8952
маркировка: ИПФМ ОКП 36 8952
Назначение
Изолятор проходной фторопластовый модернизированный ИПФМ предназначен для ввода электрического тока высокого напряжения в электродегидраторы обезвоживания и обессоливания нефти. Процесс представляет собой стадию первичной обработки нефти и осуществляется на стандартных промышленных установках(ЭЛОУ).
Выпускаются два типа изоляторов ИПФМ и ИПФМР (ремонтный).
Изолятор ИПФМР предназначен для замены вышедшего из строя токоведущего стержня изолятора ИПФМ.
Применяется в отраслях:
· нефтедобывающая;
· нефтеперерабатывающая;
· газоперерабатывающая;
· нефтехимическая.
Пример условного обозначения при заказе:
ИПФМР ТУ3689-037-00217633-01, где:
· ИПФМ–изолятор проходной фторопластовый модернизированный;
· Р–ремонтный.
Технические характеристики
|
Наименование параметров |
Величина параметров | |
|
ИПФМ |
ИПФМР |
|
|
Номинальное напряжение, кВ |
22 | |
|
Номинальная сила тока, А |
10 | |
|
Рабочая температура, оС |
160 | |
|
Максимальное рабочее давление, МПа (кгс/см |
1,8 (18) | |
|
Рабочая среда |
сернистая нефть и водные растворы солей | |
|
Срок службы, лет, не менее |
3 | |
|
Масса, кг |
43 |
7 |

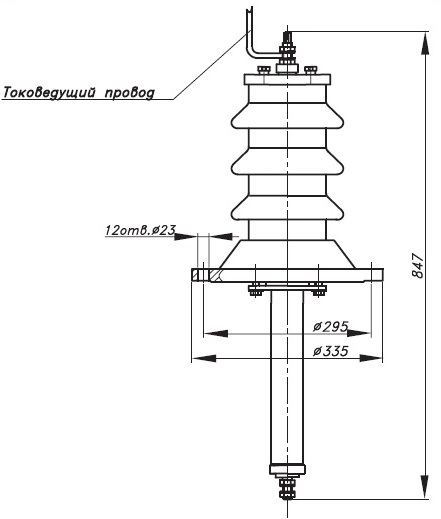

Габаритные и установочные размеры ИПФМ ОКП 36 8952
