Изолятор проходной фторопластовый 2ИПФ ОКП 36 8952
маркировка: 2ИПФ ОКП 36 8952
Назначение
Изолятор проходной фторопластовый типа 2ИПФ предназначен для ввода электрического тока высокого напряжения в электродегидраторах для обезвоживания и обессоливания нефти. Процесс представляет собой первичную стадию обработки нефти и осуществляется на стандартных промышленных установках (ЭЛОУ).
Выпускаются два типа изоляторов: 2ИПФ и 2ИПФР (ремонтный).
Изолятор 2ИПФР предназначен для замены вышедшего из строя токоведущего стержня изолятора 2ИПФ.
Возможна замена на ИПФ-5.
Применяется в отраслях:
· нефтедобывающая;
· нефтеперерабатывающая.
Пример условного обозначения при заказе:
2ИПФР ТУ26-02-160-76,где:
· 2ИПФ-изолятор проходной фторопластовый;
· Р- ремонтный.
Технические характеристики
|
Наименование параметров |
Величина параметров | |
|
2ИПФ |
2ИПФР |
|
|
Номинальное напряжение, кВ |
22 | |
|
Номинальная сила тока, А |
10 | |
|
Рабочая температура, оС |
160 | |
|
Максимальное рабочее давление, кгс/см |
18 | |
|
Рабочая среда |
сернистая нефть и водные растворы солей | |
|
Диаметр, мм |
360 |
76 |
|
Высота, мм |
850 | |
|
Срок службы, лет, не менее |
3 | |
|
Масса, кг |
45 |
75 |

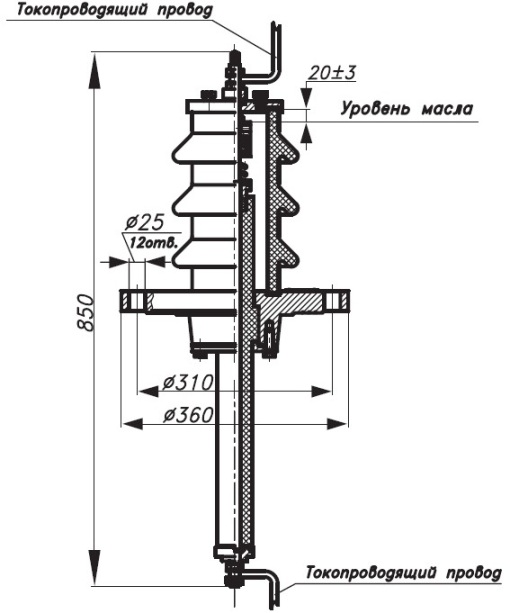

Габаритные и установочные размеры 2ИПФ ОКП 36 8952
